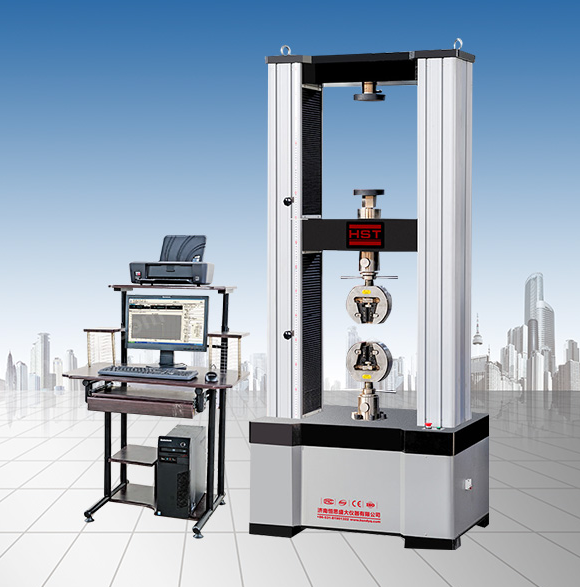

液壓萬能試驗機是材料力學測試設備中不可缺少的實驗儀器之一，在使用液壓萬能試驗機時應該充分了解其結構原理，那么，液壓萬能試驗機主要由哪些部件組成的呢?下面就由小編為您詳細描述一下液壓萬能試驗機的組成部件有哪些?

1、主機部分

液壓式萬能試驗機屬于大噸位實驗儀器，是由液壓油提供動力驅動，主機由底座、液壓油缸、工作臺、傳感器、立柱、試樣夾緊系統、移動中橫梁、試驗輔具等組成。

2、測量部分

測量部分屬于電器元件，都安裝在主機上，主要由力傳感器、電子引伸計、拉繩傳感器組成，它們的功能是測量材料的試驗力及材料拉伸時的位移、變形等測量。

3、動力驅動部分

動力驅動部分是為主機提供油壓壓力的關鍵部件，主要由高壓齒輪泵、電液伺服閥、高壓濾油器、液位計、油箱、調節閥、閥塊等組成。

4、電氣部分

電器部分安裝在液壓泵站的右側，由一個單獨的空間，主要組件包括開關按鈕、漏電保護器、交流接觸器、繼電器等，功能是控制主機及橫梁移動、主機開關、限位保護機構等。

5、測試數據采集

液壓萬能試驗機數據采集及控制部分是該機的核心大腦，包括品牌商用電腦、打印機、手控盒、信號放大器、測控軟件等組成。它的主要功能是顯示、采集、計算、處理，可以自動求取各種材料的試驗力、抗拉強度、延伸率等，測試結果一目了然。

以上是小編總結的五大液壓萬能試驗機的組成部分，大家在使用該機時如出現故障可逐一排除，也可以聯系試驗機廠家人員進行溝通處理。
