產品簡介：

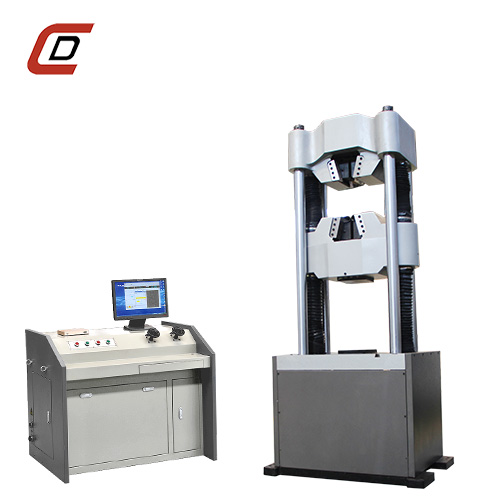

一、LEW系列微機屏顯鋼絞線拉力試驗機主要用于對預應力鋼絞線進行拉抗強度測試和分析。試驗操作和數據處理負荷GB/T5224-2003《預應力混凝土鋼絞線》的要求。

二、技術指標

產品名稱微機屏顯鋼絞線拉力試驗機

產品 型號LEW-500G/600GLEW-1000G

結構形式油缸下置式主機結構

zui大試驗力(KN)500/6001000

試驗機級別1級

試驗力測量范圍2%-100%FS

試驗力示值相對誤差≤示值的±1%

力分辨率1/30000

變形測量裝置電子式引伸計

變形示值相對誤差≤示值的±0.5%

位移測量裝置光電編碼器

位移示值相對誤差≤示值的±1%

位移分辨率0.01

橫梁調整速度(mm/min)120

活塞zui大行程250

控制方式三閉環控制和編程控制

安全保護裝置機械限位保護和軟件過載保護

有效拉伸空間 (mm)1000

有效壓縮空間600

夾持方式液壓自動夾緊

活塞zui大移動速率(mm/min)60

立柱間距540mm650mm

鋼絞線夾持直徑∮9-∮24∮9-∮30

上下壓盤尺寸204*204

主機外形尺寸830*580*25501060*660*2950

主機電源0.550.75

油源控制柜外形尺寸580*550*1280580*550*1280

控制柜電源1.51.5

主機重量3000Kg4500Kg
